Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján

Nincs hozzászólás

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján

A lövedékálló védőmellények beszerzésekor ki kell választani az ajánlatokból a lehető legnagyobb biztonságot és megbízhatóságot kínáló védőeszközt.

A megbízhatóság fogalma alatt a lövedékálló védőmellénynek azt a tulajdonságát kell érteni, hogy az a szállítási szerződésben meghatározott ideig megtartja védőképességét és választott funkcióit, természetesen szakszerű használat és karbantartás mellett. Az eligazodást segíthetik (segítik) a rendelkezésre álló, megfelelően értékelhető szabványok, rendeletek.

A szabványokra vonatkozóan azonban szükséges megemlíteni, hogy a piaci igényeknek való megfelelésre és a hatékonyságra való tekintettel javasolt az összes szabványt 10 éves korszerűsítési ciklusba sorolni [1]. A rendeletek esetén, mint például azEurópai Parlament és a Tanács 1214/2011/EU (2011. november 16.) számú rendelet 17. cikkében, nem szabad figyelmen kívül hagyni, hogy ott csak a védelmi szintet jelölik (NIJ IIIA).A szükséges tartalom a védelmi szint meghatározásához ebben a szabványban szerepel: NIJ Standard-0101.06. IIIA)Azonban a rendeletben megadott tartalom kifogásolható, mivel a NIJ Standard-0101.06 nem egyenlő például a NIJ Standard időben előbb megjelent szabványainak [2., 3., 4., 5.]. követelményeivel.

A védelmi szint megállapítása

A ballisztikus hatásokat gátló testpáncélok védelmi szintjének megállapításakor – többek között – szabványokban meghatározottak szerint mérik a vizsgált védőeszköz test felőli oldalán a lövedék becsapódásának hatására a háttéranyagban (plasztilin) létrejött maradandó alakváltozás legnagyobb mélységét az eredeti felszíntől kiindulva.
A NIJ Standard-0101.06 szerint a testpáncélok megfelelőségének követelményei közé tartozik, hogy

  • 12 darab komplett védőeszközön, szabályos találatok által létrehozott lenyomatmélységeket (Backface Signature, BFS) elemezni, továbbá 12 darab komplett védőeszköz ballisztikai limit sebesség (BL) értékeit meghatározni,
  • az összes szabályos találat által létrehozott lenyomatmélységnek (BFS) 44 mm-nek vagy ennél kisebb értékűnek kell lennie,
  • abban az esetben, ha a vizsgálat során, bizonyos számú lenyomatmélység (traumahatás) nagyobb 44 mm-nél, akkor 95 százalékos valószínűséggel az összes lenyomatmélység 80 százalékának 44 mm-nek vagy ennél kisebb értékűnek kell lennie, ekkor a megfelelőség feltétele, matematikai statisztikában használt módszerrel kiszámítani a középértéktől eltérés felső határát,
  • mért lenyomatmélység az 50 mm-t nem haladhatja meg.

A háttéranyagban létrejövő lenyomatmélységek – ezek modellezik a traumahatást – elemzésével lehet megítélni azt, hogy az adott testpáncél milyen mértékben képes védelmet biztosítani a tompított sérüléssel (blunt trauma) szemben.

A cikk célkitűzése bemutatni a NIJ Standard-0101.06 szerinti megfelelőség, matematikai statisztikában használt módszerével történő elemzését, a középértéktől eltérés határának számításával.

A középértéktől eltérés felső határa (Upper tolerance limit)

A testpáncél lövedékállósági vizsgálata során ezt a jellemzőt akkor kell kiszámolni, ha bármelyik lenyomatmélység (traumahatás) meghaladta a 44 mm nagyságot, de nem haladta meg az 50 mm-t, egy statisztikai sokaságból, véletlenszerűen kiválasztott, meghatározott számú védőeszközön, a mintán.

Yu = Ῡ + k1 • s

ahol

Az adott elemszámú minta átlaga (Average of all BFS)

Meghatározható a vizsgálólövedékek becsapódásainak hatásaira, például a megjelölt szabvány szerint, 8 darab szárazon kondicionált és 4 darab nedvesen kondicionált állapotú lövedékálló védőbetétek háttéranyagaiban létrejött maradandó alakváltozások, legnagyobb mélységei alapján. Az adatokra alapozott elemzés során a bizonytalanság csökkenthető, ha a minták száma nő.

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján

ahol

Yi = vizsgálólövedékek becsapódásainak hatásaira a háttéranyagban létrejött maradandó alakváltozások legnagyobb mélységei (BFS), a kijelölt felszíntől mérve
N = szabályos találatok száma

A közelítő tényező (Approximate factor)

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján

ahol

A z1–p normál eloszlás (normális eloszlású változó kritikus értéke) nagyobb az 1–p valószínűségével.

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján

A Z1–γ normál eloszlás (normális eloszlású változó kritikus értéke) nagyobb az 1–γ valószínűségével.

A szabványnak [3] megfelelően elemezve a BFS mérések eredményeit, a lenyomatmélységek legalább 80 százaléka (p = 0,80), 95 százalékos valószínűség (γ = 0,95) mellett, nem lehet 44 mm-nél nagyobb. A normál eloszlás kritikus értékei meghatározhatók számítással vagy kikereshetők táblázatokból

Ha:

Z1–γ = Z0,05 = 1,645
Z1–p = Z0,20 = 0,842 és az
N = 12

Akkor:

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján









Így:

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján



A szórás (Standard deviation)

A szórás azt méri, hogy az értékek a várható értéktől (középértéktől) milyen mértékben térnek el.

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján
k1 érték az összes lenyomatmélység 80 százalékán, 95 százalékos valószínűség mellett



Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján

Lövedékálló védőbetét test felőli oldalán, utolsó rétegként elhelyezett, traumahatást jelző lexan (0,3 mm vastag) lemezre fröccsent plasztilin darabok, 5,0 m vizsgálati távolságból leadott, .44 Magnum SWC vizsgálólövedék hatására (dombmagasság 20 mm) (Frank György felvétele)

Összefoglalás

  • A megengedett legnagyobb lenyomatmélységeknek (BFS) – amelyek a vizsgált lövedékálló betét test felőli oldalán, a vizsgáló lövedékek becsapódásainak hatásaira, a háttéranyagban (plasztilin) jönnek létre – 44 mm-nek vagy ennél kisebb értékűnek kell lennie.
  • Abban az esetben, ha a vizsgálat során, bizonyos számú lenyomatmélység (traumahatás) nagyobb 44 mm-nél, akkor 95 százalékos valószínűséggel, az összes lenyomatmélység 80 százalékának 44 mm-nek vagy ennél kisebb értékűnek kell lennie. Ekkor a megfelelőség feltételét úgy kapjuk meg, hogy a matematikai statisztikában használt módszerrel ellenőrizzük a következő összefüggést:

Átlag BFS + 1,568 • k1 ≤ 44 mm

  • A megbízhatósági együttható (k1) értékének növekedésével (szabályos találatok számának csökkenésekor) a testpáncél megbízhatósága csökken.

 Eur. Ing. Frank György, címzetes docens, az SzVMSzK Szakmai Kollégium elnöke, SzVMSzK mérnökszakértő (B5)

Felhasznált irodalom

  • Szabványügyi Közlöny 1. szám, 2010. január, 42.
  • Michael A. Riley: Revisions to the NIJ Ballistic Resistant Body Armor Test Standard. Office of Law Enforcement Standards National Institute of Standards and Technology. Gaithersburg, Maryland. 8 May 2008
  • NIJ Standard–0101.06 Ballistic Resistance of Body Armor Office of Law Enforcement Standards National Institute of Standards and Technology Gaithersburg, MD 20899–8102. July 2008
  • NIJ Standard–0101.03 Ballistic Resistance of Body Armor Office of Law Enforcement Standards National Institute of Standards and Technology Gaithersburg, MD 20899–8102. April 1987
  • NIJ Standard–0101.02 Ballistic Resistance of Body Armor Office of Law Enforcement Standards National Institute of Standards and Technology Gaithersburg, MD 20899–8102. March 1985
A lövedékálló védőmellény rétegeinek elemzése

Nincs hozzászólás

A lövedékálló védőmellény rétegeinek elemzése

A lövedékálló védőmellénynek a ballisztikai kerámia és a traumát mérsékelő rétegeinek elemzése.

 A műszaki kerámiákat nagy tisztaságú alkotókból állítják elő, jellemzőik közül kiemelhető

  • ridegségük,
  • az instabil repedésterjedést előidéző kritikus hibanagyság még a mikro szerkezetet jellemző szemcsék nagyságrendjébe esik,
  • a törést nagyon kicsi vagy semmi maradó alakváltozás sem előzi meg.



Ezért a műszaki kerámiák gyártását, ellenőrzését szigorú feltételek mellett kell végezni. Átgondolva a lövedékálló védőmellényekben alkalmazott ballisztikai kerámiákkal

  • Al2O3 alumínium-oxid,
  • B4C bór-karbid,
  • SiC szilícium-karbid

szemben támasztható kulcstulajdonságokat, elmondható, hogy a megfelelőség megfogalmazásához több anyagtani paraméter (kulcstulajdonság) ismerete szükséges, a felhasználók biztonságának szavatolása céljából. Ki kell emelni, hogy a kulcstulajdonságok olyan mérhető és/vagy számítható adatok, paraméterek, amelyek alapvető szerepet játszanak egy adott kiegészítő védőbetét védőképességének megítéléséhez. A kulcstulajdonságokat mértékeik jellemzik, és ezek vannak közvetlen kapcsolatban a szakemberek által befolyásolható paraméterekkel. A kulcstulajdonságok megadása nem tekinthető rendkívüli követelménynek, hiszen a műszaki kerámiákat felhasználóknál ez természetes igény és egyben gyakorlat is. Márpedig a ballisztikai kerámia a műszaki kerámiáknak egyik alcsoportjába, a funkcionális kerámiák közé sorolható.

Kulcstulajdonság

A ballisztikai kerámiát tartalmazó kiegészítő védőbetétek meghatározásához a megfelelési követelmény (kulcstulajdonság) az MSZ szabvány [1] alapján, hogy a védőeszköz minden része feleljen meg a lövedékbehatolással és alakváltozással szemben támasztott követelményeknek mind száraz, mind nedves kondicionálás esetében. A megfelelőséget vizsgálófegyverből, a vizsgálandó anyagra leadott lövések alapján értékelik.

Követendőnek tekinthető az angol lövedékálló védőmellény-szabvány [2], amely már kéri az adatok között megadni a kerámia néhány kulcstulajdonságát és a kiegészítő védőbetét részeit, jelesül:

  • a kerámia típusát
  • a nyílt porozitást/égetett sűrűséget
  • a szemcse méretét/alakját
  • a keménységet
  • a rétegek ragasztó anyagát
  • a rétegszámot (UHMWPE/ aramid stb).



A cikk célkitűzései

  • a mintán végzett vizsgálatok alapján bemutatni a ballisztikai kerámia és a traumát mérséklő rétegek szerkezeteit és az egyes részek feladatait
  • javasolni olyan kulcstulajdonságok (törésmechanikai adatok) méréssel történő meghatározását, amelyeknek ismerete (értékelhetősége) szilárdsági korlátként használhatók a felhasználók nagyobb biztonsága érdekében.



A ballisztikai kerámia és a a traumát mérsékelő réteg

Szilánkleválás történik a becsapódó lövedék hatására

A kiegészítő védőbetéttel ellátott védőmellénybe becsapódó, nagy energiájú karabély, puska töltény lövedékek átütő erőivel szemben először a ballisztikai kerámia gátló képessége fejti ki hatását a lövedékek által megtett utak mentén. A lövés felöli oldalon lévő ballisztikai kerámia réteg (körülbelül 10,0 mm vastag) a becsapódó lövedék teljes vagy részbeni progresszív fékezését, energiavesztését, roncsolódását, deformálódását, átmérő növekedését okozza.

A kiegészítő védőbetétben alkalmazott monolit (egy darabból készített) ballisztikai kerámia leggyakrabban alumínium-oxid (Al2O3), amely gyártható eltérő alumínium-oxid tartalommal [3]. Továbbá szükséges hangsúlyozni, hogy a ballisztikai kerámia soha nem jelenik meg egykomponensű (tiszta) alakban. Az előzőekben említettekből következik, hogy a mindennapok gyakorlatában törekedni kell arra, hogy lehetőleg szabványokkal is támogatott műszaki követelmények írják elő a testpáncélokban alkalmazható ballisztikai kerámia összetételét, az adalékanyag mennyiségeket, az ajánlatos törésmechanikai értékeket stb.
A ballisztikai kerámiák testpáncélokban való felhasználhatóságát, a nagy energiával becsapódó lövedékek hatásainak csökkentését, kivédését, bizonyos kerámia tulajdonságok (például keménység, törési szilárdság stb.) biztosítják.
Az alumínium-oxid ballisztikai kerámiák előállításához alkalmazott portechnológia egyes fázisait sokféleképpen lehet megvalósítani, ebből kifolyólag az alakadás során kialakuló tulajdonságokat nagymértékben befolyásolja például

  • a granulátum (szemcseszerkezet, szemcseméret-eloszlás, alapanyag tisztaság, porösszetétel),
  • az alkalmazott sajtolónyomás,
  • a sajtolónyomás hatóidő,
  • az adalékanyag-mennyiség,
  • a hőn tartási idő,
  • az égetés hőmérséklete és körülményei,
  • a kemence atmoszféra stb.



A lövedékálló védőmellény rétegeinek elemzése

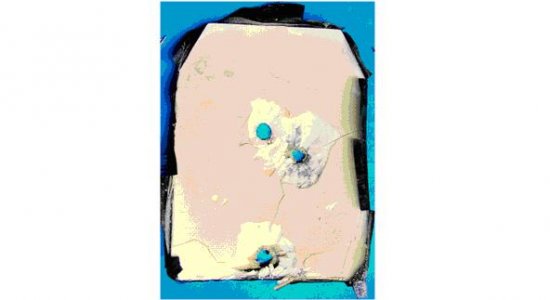

A becsapódott lövedékek hatásaira szilánkok szakadtak ki a ballisztikai kerámia test felöli oldalán (F. Gy. felvétele)

A lövedékálló védőmellény rétegeinek elemzése
A lövés felöli oldalon, a szilánkkiszóródást, a ballisztikai kerámiára ragasztott aramid szövet réteg hívatott akadályozni (F. Gy. felvétele)

A traumát mérsékelő réteg a védőelem rész műgyantával előre átitatott (pre-peg) aramid szövet rétegekből tevődik össze, amely nyomás alatt melegítve alakul ki. Egyes konstrukcióknál a rétegek egyik oldalán polipropilén fólia (CURV) is lehet. Ez a körülbelül 8,0–9,0 mm vastag védőelem rész bizonyos mértékig hajlékony, és ragasztással kötődik a ballisztikai kerámiához. A traumát mérsékelő réteg fő feladata a becsapódó lövedék hatására keletkező „kalapácsütés” (páncél mögötti tompa sérülés – Behind Armour Blunt trauma) mérséklése.



A lövedékálló védőmellény rétegeinek elemzése

Traumát mérsékelő réteg : aramid rétegek (sárga szín) között polipropilén fólia (fekete szín) rétegek (F. Gy. felvétele)



Ásványos összetétel elemzése röntgendiffrakciós (XRD) módszerrel

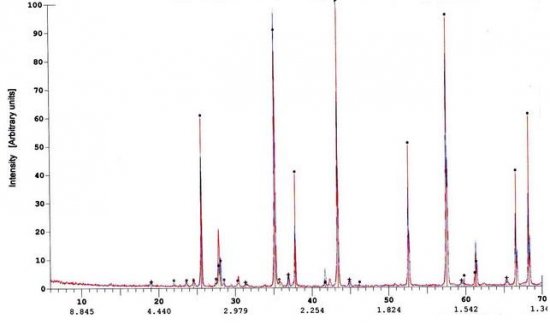

A röntgendiffrakciós (XRD) diagnosztika [4] rendkívül kis mennyiségű kerámiamintából képes értékelésre alkalmas adatokat biztosítani. A röntgendiffrakció olyan módszer, amely alkalmas egy olyan diffraktogram létrehozására, amelyben az intenzitás csúcsok vízszintes tengelyen való helyei adják meg az anyagra jellemző értékeket, vagyis a vizsgált anyag minőségét. A módszer segíti a kerámiák ásványos összetételének megismerését, az összehasonlíthatóságukat.
XRD módszerrel elemzett ballisztikai kerámia kulcstulajdonságai: a vizsgált mintában jelen van

  • 88,00 % korund (alfa-Al2O3) rész, mellette
  • 2,00 % spinell rész (ebből 1,43 % Al2O3), amely kémiailag magnézium-alumínium-oxid (MgAl2O4) és
  • 10,00 % kalciumföldpát (anortit) is (ebből 3,39 % Al2O3).



Így, az értékelés szerint a minta összesen 92,82 % alumínium-oxid tartalmú. A röntgendiffrakciós felvételen az azonosító reflexiósorozat specifikusan éles és csúcsos reflexiókból tevődik össze, ami alfa Al2O3-re jellemző. Ebből a megállapításból a hevítés hőmérsékletre lehet következtetni, mivel az alumínium-oxid 1200–1300 Celsius-fok hőmérsékleten alakul át alfa Al2O3-á.

Keménységelemzés mikro keménységméréssel (Vickers Hv)

A ballisztikai kerámiák lokális mechanikai tulajdonságának, a mikro keménységének megállapításához mikro Vickers keménységmérő berendezést alkalmaznak, amikor is 136° csúcsszögű, négyzet keresztmetszetű gyémánt gúlát nyomnak meghatározott terhelőerővel és terhelési idővel a próbadarab mikroszkópban kiválasztott felületébe. A mikro Vickers keménység a terhelő erő és a lenyomat felületének hányadosa. A lenyomat felületének meghatározásához a terhelés megszüntetése és a mérőfej kiemelése után a négyzet alakú lenyomat átlóit (d) mérik mikroszkópban. Szükséges megjegyezni, hogy a kerámia alakítható (plastic zone) és a rugalmas (elastic region) tulajdonságai miatt a négyzet alakú lenyomatnak két átló mérete keletkezik, mégpedig: dmax-a terhelés maximumánál, és d0-a terhelés megszüntetése után. A keménység értékének egysége lehet GPa, lehet HV -Vickers (1 GPa = 98,1 HV).
Esetenként megadják a ballisztikai kerámia karcolhatósága alapján megállapítható Mohs-féle keménységi adatot is.


A lövedékálló védőmellény rétegeinek elemzése
Forcipol polírozó gép (F. Gy. felvétele)

Egy konkrét minta vizsgálatánál a kiemelt Al2O3 kerámia próbatestet a méréshez rögzíteni (beágyazni) kell. Ez történhet

  • meleg beágyazással, átlátszó akrilgyantába,
  • nyomás alatt, Hydropress meleg beágyazó berendezésben.



A beágyazási műveletet követi a beágyazott minta felületének több lépcsőben, egyre finomabb szemcsenagyságú korongok segítségével történő megmunkálása csiszolással, például kéttárcsás Forcipol polírozó gépen. Az előkészítő munkálatokat követő mikroszkópi vizsgálattal megállapítható a próbatest fázisai, azok mennyiségei-, alakzatai, az alakzatok méretei a minta tükörsima felületén.



A lövedékálló védőmellény rétegeinek elemzése

Al2O3 lapka kulcstulajdonságai:
(1) mikroszerkezet (50×)
(2) a1-3 fázis keménységei 9,7 GPa, 8,8 GPa és 8,8 GPa
(3) b1-2 fázis keménységei 13,7 GPa, 15,5 GPa (F. Gy. felvétele)

A Vickers keménység mérése alapján, a benyomódás felhasználható a ballisztikai kerámia egy másik kulcstulajdonságának, a kvázisztatikus repedésterjedéssel szembeni ellenállás (KÍC) mérésére is.

Rugalmassági modulus (Young modulus, E) elemzése

A rugalmassági modulus (E) a ballisztikai kerámia merevségéről nyújt információt. Számítható a nyomó vagy a hajlító igénybevételkor ébredő normál feszültség (σ) hatására bekövetkező fajlagos méretváltozással (ε):

σ = E.ε (GPa)

összefüggés szerint

Továbbá egy meghatározott hosszúságú ballisztikai kerámia rugalmassági modulusa (E) számítható ultrahang segítségével is azzal, hogy bemérik azt az időt, amely alatt az ultrahang befutja a megadott hosszt.

Weibull modulus (m) elemzése

A Weibull modulus (m) a szilárdság (repedés kialakulásával szembeni ellenállás) egyenletességére jellemző adat és a Weibull statisztikával jellemzik [5] és a 3 vagy 4 pontos módszerrel mérik.

A cikk korlátozott terjedelmére való tekintettel csak megemlítem, hogy a ballisztikai kerámia további kulcstulajdonságait is célszerű elemezni a felhasználók nagyobb biztonsága érdekében, nevezetesen

  • a nyomószilárdságot,
  • az égetett sűrűséget,
  • az elektromos vezetőképességet is.

Összefoglalás

A ballisztikai kerámia és a traumát mérsékelő rétegek kulcstulajdonságainak meghatározása az alkalmazó elemi érdeke, ezért szükséges a rétegek fizikai-és kémiai tulajdonságainak, anyagjellemzőinek (kulcstulajdonságok) ismerete, ellenőrzése.

Eur. Ing. Frank György címzetes docens, SzVMSzK mérnök szakértő (B5, B6), Személy-, Vagyonvédelmi és Magánnyomozói Szakmai Kamara Szakmai Kollégium elnöke



Felhasznált irodalom

  • 1. MSZ K 1114-1:1999 szabvány
  • 2. Hosdb Body Armour Standards for UK Police (2007) Part 1: General Requirements. Page 7.
  • 3. Frank György Eur. Ing.: A lövedékálló védőmellény alapanyagai és a degradáció veszélye. A ballisztikai kerámia laboratóriumi vizsgálata. Bolyai Szemle 2009. 3. szám. Zrínyi Miklós Nemzetvédelmi Egyetem Bolyai János Hadmérnöki Kar Budapest.
  • 4. Frank György Eur. Ing.: Lövedékálló védőmellényekben alkalmazható ballisztikai kerámia megfelelőségének vizsgálata röntgendiffrakciós (XRD) módszerrel. Bolyai Szemle 2011. 1. szám. Zrínyi Miklós Nemzetvédelmi Egyetem Bolyai János Hadmérnöki Kar Budapest.
  • 5. MSZ ENV 843-5. rész. Statisztikai elemzés
